傘齒輪：機械傳動中的核心組件



傘齒輪作為機械傳動系統中不可或缺的一部分，因其獨特的設計和廣泛的應用而備受關注。本文將圍繞傘齒輪的定義、結構特點、分類、應用領域以及制造工藝等方面展開詳細探討，幫助讀者全面了解這一關鍵零件在現代工業中的重要性。



什么是傘齒輪？



傘齒輪，英文名為“bevelgear”，是一種用于傳遞運動和力的齒輪，其齒面呈錐形，能夠?qū)崿F(xiàn)相交軸之間的動力傳輸。與普通的直齒輪或斜齒輪不同，傘齒輪的設計使其適用于軸線夾角不為零的場景，通常為90度，但也可以根據需求調整為其他角度。這種齒輪因其外形類似傘狀而得名，是機械設計中實現轉向傳動的重要元件。



傘齒輪的基本工作原理是通過齒面嚙合，將旋轉運動從一根軸傳遞到另一根軸。其獨特的錐形結構不僅提高了傳動的靈活性，還能在有限空間內實現高效的動力分配。因此，傘齒輪在汽車、船舶、工業設備等領域中扮演著重要角色。



傘齒輪的分類



根據齒形和用途，傘齒輪可以分為多種類型，每種類型都有其特定的應用場景。以下是常見的分類：



直齒傘齒輪



直齒傘齒輪是最基礎的一種類型，其齒面上的齒呈直線狀，加工簡單，成本較低。這種傘齒輪適用于低速、低負載的場合，例如手動機械或簡單的傳動裝置。然而，由于直齒設計在高速運轉時容易產生噪音和振動，其使用范圍受到一定限制。



斜齒傘齒輪



斜齒傘齒輪的齒形呈傾斜狀，相較于直齒傘齒輪，其嚙合更為平穩，噪音更低，且能夠承受更高的負載。這種類型的傘齒輪常見于需要高精度和高效率的設備中，例如汽車差速器或工業機床。

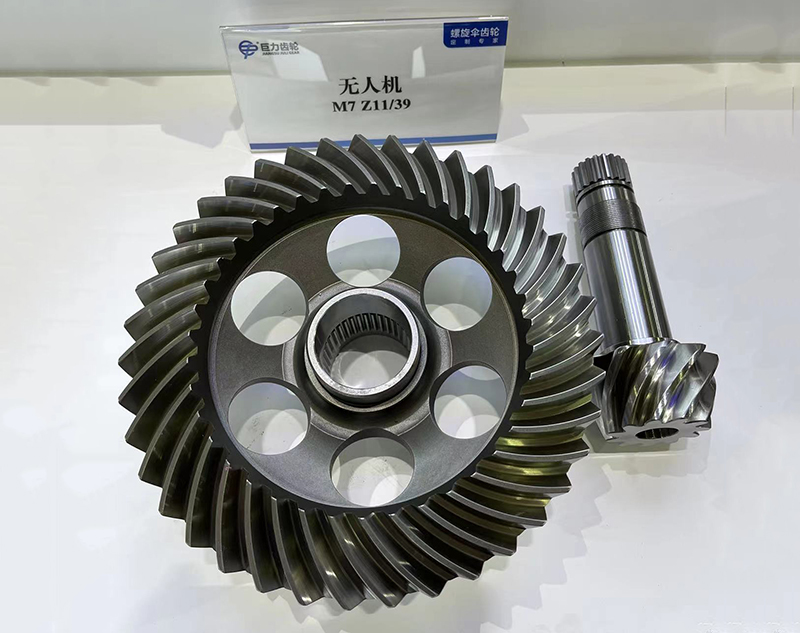

螺旋傘齒輪



螺旋傘齒輪是傘齒輪中的高級形式，其齒面呈螺旋狀曲線，具有優異的傳動平穩性和承載能力。與斜齒傘齒輪相比，螺旋傘齒輪在高速運轉時表現更佳，因此被廣泛應用于航空航天設備和重型機械中。



零度傘齒輪



零度傘齒輪是一種特殊類型，其齒形介于直齒和螺旋齒之間。雖然應用較少，但在某些特定場景下，如需要兼顧制造成本和傳動效率時，這種傘齒輪仍具有一定的優勢。



傘齒輪的應用領域



傘齒輪因其靈活性和高效性，在多個行業中都有廣泛應用。以下是幾個典型的應用場景：



汽車工業



在汽車傳動系統中，傘齒輪是差速器的核心部件。差速器通過傘齒輪實現左右車輪在轉彎時的不同轉速，確保車輛行駛的平穩性和安全性。此外，傘齒輪還常用于四驅車的動力分配系統中。



船舶與航空



船舶的推進系統和航空設備中的轉向機構也離不開傘齒輪。例如，螺旋槳的動力傳遞往往依賴傘齒輪實現從發動機到輸出軸的轉向。航空領域中，傘齒輪的高精度和可靠性使其成為直升機傳動系統的理想選擇。



工業機械



在工業領域，傘齒輪被廣泛應用于機床、起重設備和輸送機械中。例如，銑床的刀具轉向或傳送帶的動力調整都可能依賴傘齒輪完成復雜的運動轉換。



家用電器



即使在日常生活中，傘齒輪的身影也無處不在。例如，電動工具（如電鉆）中的轉向傳動部件往往采用小型傘齒輪，以實現緊湊設計和高效率。



傘齒輪的制造工藝



傘齒輪的性能直接取決于其制造工藝，高質量的傘齒輪需要經過多道精密工序。以下是傘齒輪制造的主要步驟：



材料選擇



傘齒輪通常采用高強度的金屬材料制造，如合金鋼、不銹鋼或青銅。根據使用環境的要求，還可能進行表面硬化處理以增強耐磨性。



齒形加工



齒形的加工是傘齒輪制造的核心環節。傳統方法包括銑削和磨削，而現代工藝則更多采用數控機床（CNC）進行精密加工，以確保齒面的準確性和一致性。對于螺旋傘齒輪，還需要特殊的滾齒機來完成復雜的齒形曲線。



熱處理



為了提高傘齒輪的硬度和耐用性，熱處理是必不可少的步驟。常見的熱處理方式包括淬火和回火，這能顯著提升齒輪的抗疲勞性能。



表面處理與檢測



制造完成后，傘齒輪通常需要進行表面拋光或涂層處理，以減少摩擦和延長使用壽命。此外，每一批傘齒輪都會經過嚴格的檢測，包括齒形誤差、嚙合測試等，確保其符合設計標準。



傘齒輪的優勢與挑戰



傘齒輪的優勢在于其能夠?qū)崿F(xiàn)相交軸傳動、結構緊湊以及適應多種工作條件。然而，它也面臨一些挑戰。例如，傘齒輪的制造精度要求較高，加工成本相對昂貴。此外，在高速或高負載條件下，傘齒輪的散熱和潤滑問題需要特別關注，否則可能導致磨損加劇或傳動效率下降。



未來發展方向



隨著工業4.0和智能制造的推進，傘齒輪的設計和生產也在不斷創新。例如，3D打印技術的應用使得小批量、高精度的傘齒輪制造成為可能。此外，新材料（如碳纖維復合材料）的引入有望進一步提升傘齒輪的性能，減輕重量并增強耐腐蝕性。



結語



傘齒輪作為機械傳動領域的基石，其重要性不言而喻。從簡單的直齒傘齒輪到復雜的螺旋傘齒輪，每一種類型都在特定場景中發揮著不可替代的作用。隨著技術的進步，傘齒輪的應用范圍和性能還將不斷擴展，為現代工業注入新的活力。無論是汽車、航空還是日常工具，傘齒輪都以其獨特的設計和高效的傳動能力，默默支持著我們的生活和生產。
